STM8 Timer 1

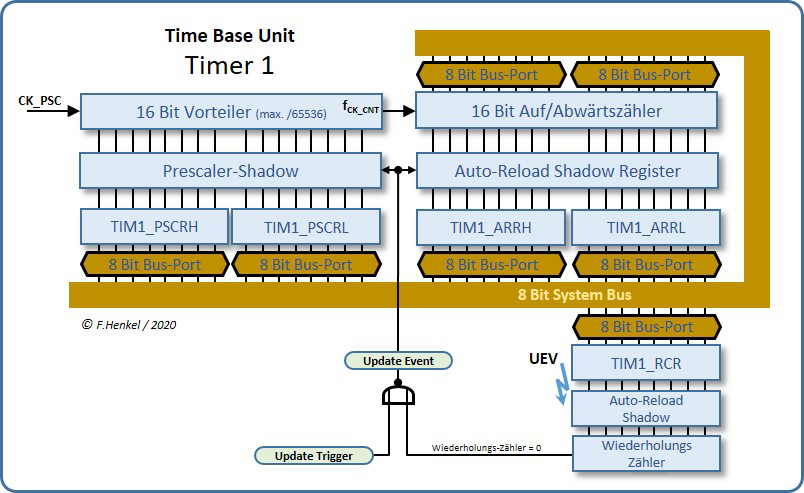

Der Timer 1 besitzt einen frei programmierbaren 16-Bit Vorteiler (Prescaler) zur Erzeugung der gewünschten Eingangsfrequenz für den 16-Bit Zähler. Mit diesem Vorteiler kann die CK_PSC Frequenz, welche aus der fMASTER Frequenz des STM8, einer externe Frequenz (TIM1_ETR bzw. TIM1_CHi) oder einer intern erzeugten Frequenz eines anderen Timers (ITRi), durch einen beliebigen Wert zwischen 1 und 65365 geteilt werden.
Die Einstellung des Prescalers erfolgt über die beiden Register TIM1_PSCRH und TIM1_PSCRL.
| TIM1_PSCRH Register - Pre Scaler Register High (Timer1 Adresse = 0x00.5260 im STM8S) | |||||||||
| Register Name | Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 | |
| TIM1_PSCRH | PSC[15] | PSC[14] | PSC[13] | PSC[12] | PSC[11] | PSC[10] | PSC[9] | PSC[8] | |
| TIM1_PSCRL Register - Pre Scaler Register Low (Timer1 Adresse = 0x00.5261h im STM8S) | ||||||||||
| Register Name | Bit7 | Bit6 | Bit5 | Bit4 | Bit3 | Bit2 | Bit1 | Bit0 | ||
| TIM1_PSCRL | PSC[7] | PSC[6] | PSC[5] | PSC[4] | PSC[3] | PSC[2] | PSC[1] | PSC[0] | ||
Der Wert in den beiden Registern bzw. im Vorteiler wird wie folgt in die Frequenz umgerechnet:
Der Prescaler selbst ist über ein „Shadow Register“ gepuffert und somit können die TIM1_PSCRH und TIM1_PSCRL Register jederzeit mit einem neuen Wert beschrieben werden ohne einen laufenden Zyklus zu stören. Erst bei einem Update Event (Zähler Überlauf oder Match) wird der Inhalt des Schattenregister (Prescaler-Shadow) in den Prescaler übernommen und der Prescaler arbeitet dann mit dem neu eingestellten Teilverhältnis.
Wichtig: Die TIM1_PSCRH und TIM1_PSCRL Register müssen in der hier genannten Reihenfolge beschrieben werden da nach dem Schreiben des TIM1_PSCRH Register das Schattenregister blockiert wird bis das TIM1_PSCRL ebenfalls beschrieben wurde.
