Stereo Audio Leistungsverstärker 2 x 10W

---

Diese Audio-Komponente ist auf einer einseitigen Leiterplatte aufgebaut und enthält folgende Funktionen für einen Stereo Leistungsverstärker:



Modul Anschlüsse

Audio Eingang

Ein 3-pin PSK-Verbinder am Rand der Leiterplatte stellt die Eingänge für die beiden Verstärkerkanäle zur Verfügung. Die beiden Eingänge haben einen gemeinsamen Masseanschluß.

Stereo Audio Eingang (Steckverbinder 1)
Pin	Signal	Richtung	Wert	Kommentar
1	Linker Kanal	Eingang	300 mV	AC-gekoppelt
2	Signal Masse	Masse	GND	Signal Masse
3	Rechter Kanal	Eingang	300 mV	AC-gekoppelt

MUTE Eingang

Ein 2-pin PSK-Verbinder neben dem Audio-Eingang ermöglicht das “Stummschalten” (mute) der beiden Audio Kanäle. Die beiden Pins des Steckverbinders können entweder über einen mechanischen Schalter oder über einen “Open Collector/Drain” Transistor geschaltet werden.

MUTE Eingang (Steckverbinder 2)
Pin	Signal	Richtung	Wert	Kommentar
1	Mute Eingang	Eingang	0 / 5.1 Volt	Aktive “low”
2	Masse	Masse	0 Volt



12 Volt Versorgung “rechter” Kanal

Dieser 2-polige Steckverbinder dient zur Spannungsversorgung des rechten Audio Kanals.

+12V Versorgungsspannung  “Rechter Kanal” (Steckverbinder 3)
Pin	Signal	Richtung	Wert	Kommentar
1	+ 12V Betriebsspannung	Eingang	+12 Volt	Nicht abgesichert
2	Masse Betriebsspannung	Masse	0 Volt	Nicht abgesichert



12 Volt Versorgung “linker” Kanal

Dieser 2-polige Steckverbinder dient zur Spannungsversorgung des linken Audio Kanals. Die beiden +12V Versorgungsspannungen liefern über zwei Dioden eine Hilfsspannung die für die externe Beschaltung des „Clipping“ Indikators und des „Mute“ Eingangs benutzt wird.

+12V Versorgungsspannung “Linker Kanal” (Steckverbinder 4)
Pin	Signal	Signaltyp	Wert	Kommentar
1	+ 12V Betriebsspannung	Eingang	+12 Volt	Nicht abgesichert
2	Masse Betriebsspannung	Masse	0 Volt	Nicht abgesichert



Verstärkerausgang “Rechter Kanal”

Dieser zweipolige “MiniMatch” Verbinder liefert das „rechte“ Audio Ausgangssignal und wird mit einer externen Lautsprecherbuchse verbunden. Die Polarität der beiden Pins muß mit der Polarität des linken Kanals an dessen Lautsprecherbuchse übereinstimmen um gleiche Signalphase zu garantieren.

Da der Verstärker in einer Brückenkonfiguration arbeitet darf keiner der beiden Anschlüsse gegen Masse oder gegen den jeweils anderen Pol kurzgeschlossen werden.

Audio Ausgang “rechter” Kanal (Steckverbinder 5)
Pin	Signal	Richtung	Nom. Wert	Kommentar
1	Verstärker Ausgang “rechts”	Ausgang	Invertierend	Brückenkonfig.
2	Verstärker Ausgang “rechts”	Ausgang	Nicht Invert.



Verstärkerausgang “Linker Kanal”

Dieser zweipolige “MiniMatch” Verbinder liefert das „linke“ Audio Ausgangssignal und wird mit einer externen Lautsprecherbuchse verbunden. Die Polarität der beiden Pins muß mit der Polarität des rechten Kanals an dessen Lautsprecherbuchse übereinstimmen um gleiche Signalphase zu garantieren.

Da der Verstärker in einer Brückenkonfiguration arbeitet darf keiner der beiden Anschlüsse gegen Masse oder gegen den jeweils anderen Pol kurzgeschlossen werden.

Audio Ausgang “linker” Kanal (Steckverbinder 6)
Pin	Signal	Richtung	Nom. Wert	Kommentar
1	Verstärker Ausgang „links“	Ausgang	Invertierend	Brückenkonfig.
2	Verstärker Ausgang „links“	Ausgang	Nicht Invert.



“CLIPPING” LED Anzeige

Ein 2-poliger Steckverbinder ermöglicht den Anschluss einer LED zur Anzeige der “Signalbegrenzung am Ausgang” (Clipping) durch die Versorgungsspannung.

“Clipping” Ausgang für LED (Connector 7)
Pin	Signal	Richtung	Nom. Wert	Kommentar
1	LED-Anode	Ausgang	Max. 5.1 Volt	680 Ohm @ +12V
2	LED-Kathode	Masse	0 Volt

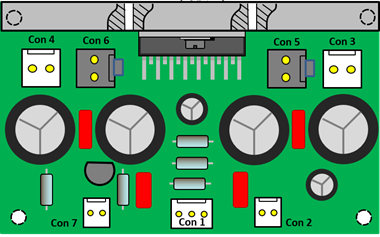

Leiterplattenbestückung

Alle Bauteile sind bedrahtet und von der Bestückungsseite aufgelötet.

Alle für den Betrieb nötigen elektrischen Anschlüsse sind über Leiterplattensteckverbinder zugänglich.

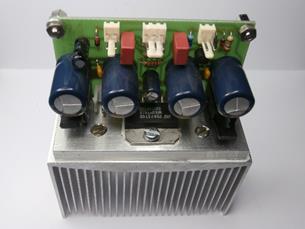

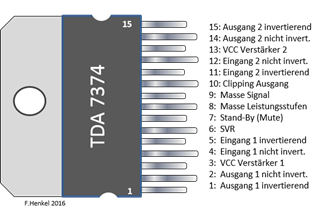

Der integrierte Stereo-Leistungsverstärker TDA 7374 im „Multiwatt 15“ Gehäuse ist auf eine Aluminium-Schiene montiert die zur mechanischen Stabilität und zur Wärmeableitung dient. Das Aluminium-Profil (25mm x 6mm) muß im Betrieb mit einem weiteren Kühlkörper oder einem Gehäuse-Chassis zur vollständigen Wärmeableitung verbunden werden, dazu sind zwei Bohrungen vorhanden.

Das IC-Gehäuse ist durch eine Glimmerscheibe und eine Isolierscheibe für die Schraube elektrisch von der Montageschiene aus Aluminium isoliert.

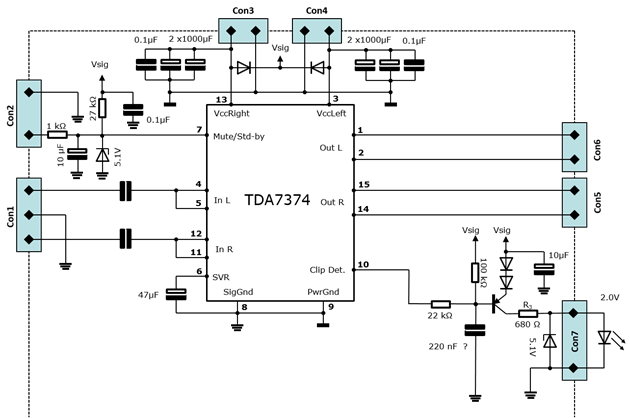

Stromlaufplan

Stückliste

Nr.	Name	Wert	Typ	RM	Kommentar
1	IC1	Integrierte Schaltung	TDA7374	Multiwatt 15	Kühlkörper erforderlich !
2	T1	PNP Transistor	BC550B	TO92
3	D1, D2	Z-Diode , 5.1 Volt	ZPD 5.1	RM 5.08	DO 35
4	D3, D4, D5, D6	Silizium Diode	1N4148	RM 5.08	DO 35
5	R1	Widst. 1 kOhm / 1%	Metallfilm	RM 7.5	0.25 W
6	R2	Widst. 27 kOhm / 1%	Metallfilm	RM 7.5	0.25 W
7	R3	Widst. 22 kOhm / 1%	Metallfilm	RM 7.5
8	R4	Widst. 100 kOhm / 1%	Metallfilm	RM 7.5
9	R5	Widst. 680 Ohm /1%	Metallfilm	RM 7.5
10	C1, C2	10µF/35V	Elektrolyt	RM 3.0
11	C3,C4,C5,C6	1000µF/35V	Elektrolyt	RM 5.0
12	C7, C8, C9	0.1 µF / 50V	Folienkond.	RM 5.0
13	C10	220 nF / 50V	Keramik	RM 2.54
14	C11, C12	0.47µF /50V	Folienkond.	RM 5.0
15	C13	47µF / 35V	Elektrolyt	RM 5.0
16	Con1		3-pin PSK	RM 2.54	PSK Stecker, gerade
17	Con2, Con7		2-pin PSK	RM 2.54	PSK Stecker, gerade
18	Con3, Con4		2-pin	RM 3.96
19	Con5, Con6	LU 2,5 MSF 2	2-pin	RM 2.54	Minimodul / Herst. Lumberg
20

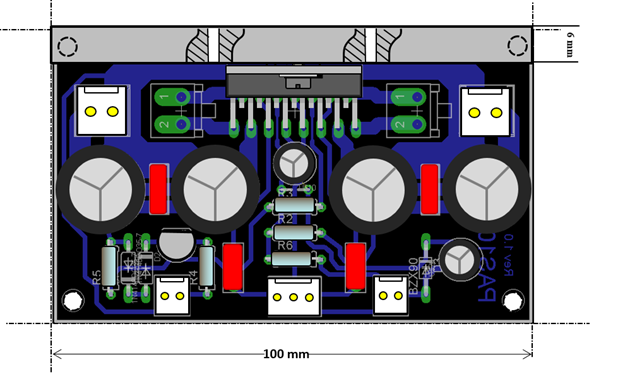

Abmessungen



Frontansicht

mit Zusatzkühlkörper

Seitenansicht

mit Zusatzkühlkörper





Dokumentation Revision

Revision	Editor	Date	Changes
1.3d	F.Henkel	25.5.2016	Erste Ausgabe, deutsch



Copyright Notiz

Copyright 2016 by Dipl.Ing.(FH) Franz Henkel

Dieses Dokument sowie dessen Inhalt, insbesondere Texte, Fotografien und Grafiken, unterliegt dem Copyright (© 2016) und sind nur mit einer schriftlicher Zustimmung des Autors, Dipl.Ing.(FH) Franz Henkel zur vollständigen oder auszugsweisen Weiterverwendung in Form einer gedruckten oder elektronischen Kopie oder Replikation bzw. einer vollständigen oder auszugsweisen Bereitstellung des Inhalts in schriftlicher, gedruckter oder elektronischer Form, zu verwenden.
