BASEDATA Output Protokoll
Das BASEDATA Protokoll übermittelt zyklisch (alle 10 Sekunden) den Status der Sende-Node (SNODE), bestehend aus den Informationen über die Temperatur in der Node, der Betriebsspannung am Eingang des Schaltreglers, der Referenzspannung im System und optional dem Analogsignal am CH2_AIN (muß über den Jumper „JMP4“ freigeschaltet werden).
Der in der CAN-ID übertragene CHAN-Wert ist für dieses Protokoll = 0, da die Information keinen Bezug zu einem Channel hat. Nachfolgend der Protokoll Inhalt und das entsprechende Oszillogram.
16909Csn - <TEMP> - <VSUPP> - <VREF> - <CH2_AIN>

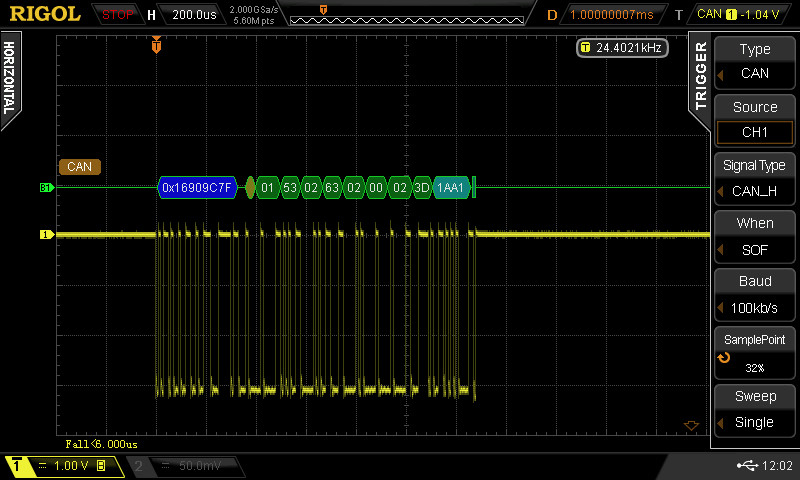

Ein BASE-Data Protokoll 0x16909C der Node 7F mit den 4 Wertepaaren des ADC (0153, 0263, 0200, 023D)
29 Bit ID für BASEDATA Eingangs Protokoll (Beispiel: Basedata) | ||||||||||
Register Name | Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit2 | Bit 1 | Bit 0 | ||
CAN_MIDR1 | „0“ | IDE („1“) | RTR („0“) | „1“ | PRIO[3] = 1 | PRIO[2] = 0 | PRIO[1] = 1 | PRIO[0] = 1 | ||
CAN_MIDR2 | SIG[3] = 1 | SIG[2] = 0 | SIG[1] = 0 | SIG[0] = 1 | CHAN[3] = 0 | CHAN[2] = 0 | CHAN[1] = 0 | CHAN[0] = 0 | ||
CAN_MIDR3 | WERT[3] = 0 | WERT[2] = 0 | WERT[1] = 0 | WERT[0] = 0 | DIM[3] = 0 | DIM[2] = 0 | DIM[1] = 1 | DIM[0] = 0 | ||
CAN_MIDR4 | SNODE[7]= N | SNODE[6]= N | SNODE[5]= N | SNODE[4]= N | SNODE[3]= N | SNODE[2]= N | SNODE[1]= N | SNODE[0]= N |
Daraus ergeben sich folgende Einstellungen für ein „Basedata“ Protokoll:
CAN_MIDR1 | 0x5Bh | mit PRIO = 11 (0xB) |
CAN_MIDR2 | 0x90h | mit SIG = 9, CHAN = 0 |
CAN_MIDR3 | 0x9Ch | mit WERT = 9, DIM = 12 (0xC) |
CAN_MIDR4 | 0xNNh | mit „NN“ = SNODE Number (Adresse) |
Extended ID in MIDR Bytes
Bit 7 | = 0 | beCAN spezifisch | MIDR1.7 | |
IDE Bit | = 1 | extended ID | MIDR1.6 | |
RTR Bit | = 0 | Data Frame | MIDR1.5 | |
CANNET Bit | = 1 | nach CANNET Spezifikation | MIDR1.4 | EXID[28] |
PRIO Wert | PRIORITÄT | 0xBh für BASEDATA | MIDR1.[3:0] | EXID[27:24] |
SIG Wert | SIGNAL | 0x9h für BASEDATA | MIDR2.[7:4] | EXID[23:20] |
CHAN Wert | CHANNEL | 0x0h für Multichannel | MIDR2.[3:0] | EXID[19:16] |
WERT Wert | WERT | 0x9h für BASEDATA | MIDR3.[7:4] | EXID[15:12] |
DIM Wert | DIMENSION | 0xCh für BASEDATA | MIDR3.[3:0] | EXID[11:8] |
SNODE Adresse | Sende NODE | 0x01h bis 0xFFh (1...255) | MIDR4.[7:0] | EXID[7:0] |
Datenbytes in MDAR Bytes
1.Byte | = Hi-Byte TEMP (nur Bits 0 und 1) | MDAR1 | TEMP[9:8] |
2.Byte | = Lo-Byte TEMP (8 Bit) | MDAR2 | TEMP[7:0] |
3.Byte | = Hi-Byte VSUPP (nur Bits 0 und 1) | MDAR3 | VSUPP[9:8] |
4.Byte | = Lo-Byte VSUPP (8 Bit) | MDAR4 | VSUPP[7:0] |
5.Byte | = Hi-Byte VREF (nur Bits 0 und 1) | MDAR5 | VREF[9:8] |
6.Byte | = Lo-Byte VREF (8 Bit) | MDAR6 | VREF[7:0] |
7.Byte | = Hi-Byte CH2_AIN (nur Bits 0 und 1) | MDAR7 | CH2_AIN[9:8] |
8.Byte | = L0-Byte CH2_AIN (8 Bit) | MDAR8 | CH2_AIN[7:0] |
