AQM5973 Modul V2.0
Das “Schaltregler Modul” AQM5973 ist als 24-pin Dual-In-Line Modul aufgebaut und kann in einen normalen 24-pin IC Sockel eingesteckt werden. Alle notwendigen Bauteile für den Betrieb des Schaltreglers sind auf dem Modul enthalten, lediglich bei der Entnahme höherer Ströme sollten weitere externe Kondensatoren am Eingang bzw. Ausgang des Reglers vorgesehen werden. Die Leiterplatte des Regler ist auf einem 24-pin Träger aufgelötet.
|
|
Die Ausgangsspannung des Moduls kann über externe Verbindungen auf 9.0V, 5.0V oder 3.3V eingestellt werden, dazu sind keine weiteren Komponenten erforderlich. Der maximale Ausgangsstrom beträgt nominal 2 Ampere (max. 2.3 A) und der Regler arbeitet mit einer „Puls-für-Puls“ Strombegrenzung. Tritt eine längere Überlastung auf so wird durch eine Temperatur-begrenzung eine Abschaltung durchgeführt.
Das Regler-IC “L5973AD” arbeitet mit einer Schaltfrequenz von 500 kHz und einem Tastverhältnis von 0% .... 100%. Der Schaltregler regelt die Spannung auch ohne Ausgangsstrom.
Das Modul hat Abmessungen von 32mm x 18mm und eine typische Höhe von 12mm (vom unteren Ende des Trägersockels bis zur Oberkante der Induktivität, ohne die Anschluss-Pins).
|
|
|
|
Top View |
Bottom View |
Die Leiterplatte des Moduls ist auf einen Pin-Träger aufgelötet. Der Träger bietet qualitative hochwertige , gedrehte und vergoldete Kontakte für einen sicheren und zuverlässigen Betrieb in einem 24-Pin DIL Sockel.
Jeder Pin kann bis zu maximal 1 Ampere Strombelastung arbeiten, bei höheren Strömen ist deshalb die parallele Nutzung mehrer Pins (wie vorgesehen) zu empfehlen. Eingang (3 Pins), Ausgang (3 Pins) und die gemeinsame Masse (9 Pins) sind für eine solche Belastung ausgelegt. Bei geringerer Last und einer externen Absicherung können gegebenenfalls weniger Pins benutzt werden.
Die Gesamtzahl der 24 Anschlüsse gewährleistet im Normalbetrieb eine sichere und zuverlässige Fixierung in einem entsprechenden Sockel. Eine zusätzliche mechanische Befestigung ist nur bei starken Stoß oder Vibrationsbeanspruchungen empfehlenswert.
|
Technical Specification |
||||||
|
Parameter |
Name |
Kondition |
Min. |
Typ. |
Max. |
Wert |
|
|
||||||
|
Eingangsspannung |
Vin |
Vout = 9.0 V Vout = 5.0 V Vout = 3.3 V |
10.0 5.5 4.0 |
|
32 32 32 |
Volt Volt Volt |
|
Ausgangsspannung |
Vout |
Ausgangsspannung: Einstellung durch die Pins 7,8 and 9 |
8.5 4.75 3.15 |
9.0 5.0 3.3 |
9.5 5.25 3.5 |
Volt Volt Volt |
|
Ausgangs Ripple |
Vripple |
@ Iout = 1A |
|
50 |
|
mV |
|
Ausgangsstrom |
Iout |
|
2.0 |
2.3 |
3.5 |
Ampere |
|
Pin Belastung |
|
Max. Strom pro pin |
|
|
1.0 |
Ampere |
|
Stromverbrauch |
Iint |
|
|
5 |
7 |
mA |
|
Standby Verbrauch |
Istdby |
Pin 19 = “high” (> 2.2V) |
|
50 |
100 |
µA |
|
Inhibit Spannung |
U19 |
<min = EIN, >max.= AUS |
<0.8 |
|
>2.2 |
Volt |
|
Inhibit Spannung |
U19 |
Grenzwerte |
-0.3 |
|
Vin |
Volt |
|
Schaltfrequenz |
fosc |
intern |
|
500 |
|
kHz |
|
Tastverhältnis |
|
|
0 |
|
100 |
% |
|
Effektivität |
η |
|
|
90% |
|
% |

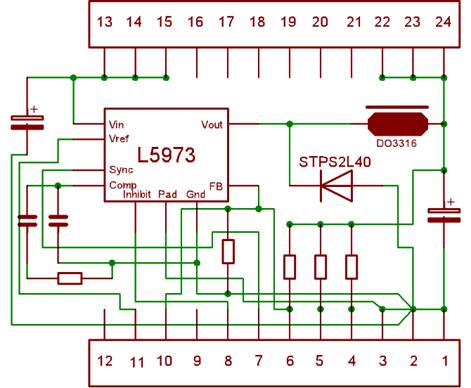

Alle Verbindungen die durch höhere Ströme belastet werden können sind mehrfach ausgelegt um den Laststrom (> 1 Ampere) auf multiple Pins zu verteilen.
Einige Signale sind nur für Testzwecke (z.B. Ref.Spannung / Pin21) oder für die Frequenz-Synchronisation mehrere Module ( Pin 20 ). Der Pin 19 erlaubt das Ein-/Ausschalten der Ausgangsspannung durch ein Logiksignal.
Pin 7, 8 und 9 sind die Programmierpins für die gewünschte Ausgangsspannung des Moduls. Die Spannungseinstellung erfolgt durch Überbrücken der Pins und erfordert keine externen Bauteile.
|
Pin |
Function |
Usage |
Comment |
|
1 |
Eingangsmasse |
Gemeinsame Masse Eingangsspannung |
Diese Pins für die Masse der Eingangsspannungen sind mit der Masse für den Ausgang verbunden. Eingang und Ausgang sind nicht isoliert. |
|
2 |
Eingangsmasse |
||
|
3 |
Eingangsmasse |
||
|
4 |
Eingangsmasse |
||
|
5 |
Eingangsmasse |
||
|
6 |
Eingangsmasse |
||
|
7 |
Programmier Pin |
Für andere Spannungen |
May be used for other V out |
|
8 |
5.0 Volt Prog. |
Falls mit Pin 7 verbunden |
Verbindung Pin 7-8 = 5.0 Volt |
|
9 |
3.3 Volt Prog. |
Falls mit Pin 7 verbunden |
Verbindung Pin 7-9 = 3.3 Volt |
|
10 |
Ausgangsmasse |
Common Ground |
Masse der Ausgangsspannung, ist verbunden mit der Masse der Eingangsspannung |
|
11 |
Ausgangsmasse |
||
|
12 |
Ausgangsmasse |
||
|
13 |
Ausgangsspannung |
Module Ausgangsspannung |
Die Ausgangsspannung kann entweder für 3.3 Volt, 5.0 Volt oder 9.0 Volt gewählt werden. |
|
14 |
Ausgangsspannung |
||
|
15 |
Ausgangsspannung |
||
|
16 |
Nicht verbunden |
Unbenutzt |
|
|
17 |
Masse |
Nicht benutzen |
Mit Masse verbunden |
|
18 |
Kompensation |
Nicht benutzen |
Intern verschaltet |
|
19 |
Inhibit |
Ausgang EIN/AUS |
Zum Abschalten des Moduls |
|
20 |
Synchronisation |
Nicht benutzen |
Zur Synchronisation von Modulen |
|
21 |
Referenz Spannung |
Nicht benutzen |
3.3 Volt Reference |
|
22 |
Eingangsspannung |
Modul Eingangsspannung |
Max. Eingangsspannung ist 30 Volt DC. |
|
23 |
Eingangsspannung |
||
|
24 |
Eingangsspannung |
Das Modul wird nur eine Ausgangsspannung abgeben wenn der “Inhibit” Pin ( Pin 19 ) gegen Masse geschaltet wird. Als Referenz-Pegel ( Masse) wird einer der Pins 1 .... 6 empfohlen.
Wenn der Pin 19 nicht beschaltet ist, wird das Modul ausgeschaltet bleiben. Sollte das Modul immer eingeschaltet bleiben ist der Pin 19 fest mit Masse (Pin 1 ..6) zu verbinden.
| Pin | Function | Min. | Typ. | Max. | Value |
| 19 | Ausgang EIN | <0.8 | Volt | ||
| Ausgang AUS | >2.2 | Volt |
Die Ausgangsspannung des AQM5973 Moduls kann über die Pins 7, 8 und 9 programmiert werden. Auf dem Basisboard auf dem das Modul aufgebracht wird sind im Layout Verbindungs-brücken nach folgendem Muster nötig.
|
|
Bleiben die Pins 7, 8 and 9 offen wird die Ausgangsspannung 9.0 Volt betragen. |
|
|
Wenn Pin 7 mit Pin 8 verbunden wird, so stellt sich eine Ausgangsspannung von 5.0 Volt ein. |
|
|
Wenn Pin 7 mit Pin 9 verbunden wird, so stellt sich eine Ausgangsspannung von 3.3 Volt ein. |
|
|
|
|

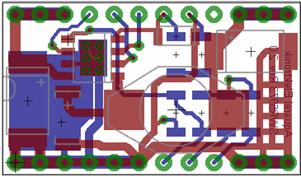

Top Side |
Bottom Side |
Das AQM5973 Modul ist auf einer doppelseitigen Leiterplatte aufgebaut. Bauteile sind sowohl auf der Ober- als auch auf der Unterseite des Boards bestückt.
Die Hauptkomponenten sind von der Oberseite bestückt, wie das Regler-IC L5973AD, die Diode, die Leistungsinduktivität und die Ein- und Ausgangs-Kondensatoren.
Auf der Unterseite befinden sich die Widerstände für den Spannungsteiler sowie die Komponenten für die Frequenzgang Kompensation.
|
No. |
Name |
Value |
Type |
RM |
Comment (Reichelt Type) |
|
|
|
|
|
|
|
|
1 |
C1 |
10µF / 35V |
Tantalkond. |
Type D |
7.3 x 4.3 mm |
|
2 |
C2 |
100µF / 10V |
Tantalkond. |
Type D |
7.3 x 4.3 mm |
|
3 |
C3 |
220 pF / 50V |
Keramik Kond. |
1206 |
|
|
4 |
C4 |
22 nF / 50V |
Keramik Kond. |
1206 |
|
|
5 |
D1 |
Schottky Diode |
STPS340U |
SMB |
JEDEC DO-214AA(5.3 x 3.6) |
|
6 |
R1 |
2.4 kOhm |
|
1206 |
|
|
7 |
R2 |
15 kOhm |
|
1206 |
|
|
8 |
R3 |
4.7 kOhm |
|
1206 |
|
|
9 |
R4 |
15 kOhm |
|
1206 |
|
|
10 |
R5 |
5.6 kOhm |
|
1206 |
|
|
11 |
IC1 |
Schaltregler IC |
L5973AD |
SO8 |
STMicroelectronics |
|
12 |
L1 |
Induktivität |
DO3316 |
|
|
|
13 |
Sock24 |
|
|
DIL 24 |
Pin Carrier (AR 24) |
|
14 |
PCB |
|
AQM5973 v2.0 |
|
Doppelseitiges PCB (AQUAREL) |
| Revision | Datum | Author | Kommentar |
|
1.4d |
1.6.2016 |
F.Henkel |
Deutsche Version |
|
|
|
|
|
